Aplikasi UTS


1. Tujuan
a. Mengetahui suatu aplikasi dari sistem digital
b. Mengetahui rangkaian dari aplikasi sistem digital
c. Mengetahui penggunaan 7 segmen di kehidupan

2. Alat dan Bahan
a. 7 segmen
Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal

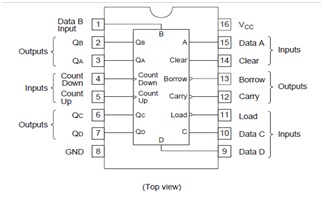

b. IC 74192
IC 74192 adalah sebuah ic counter up dan juga bisa digunakan sebagai counter down yang output nya berupa data BCD (binary coded decimal) yaitu 4 buah output yang mewakili bilangan biner.

c. IC 7408 (Gerbang and)
 IC 7408 adalah sebuah ic yang berisikan 4 buah gerbang logika and 2 kaki.

d. Button
Button merupakan sebuah device untuk menghubungkan dan memutuskan rangkaian antara 2 titik.
3. Teori




Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.


Suatu rangkaian elektronika yang menggunakan system digital sering memerlukan suatu alat pencacah yang dapat melakukan seperti itu disebut dengan Binary Up Down Counter yang dapat menghitung ke atas dan ke bawah dengan mengatur suatu alat control tertentu. Pencacah seperti ini sering juga disebut dengan pencacah maju mundur. Pencacah maju yaitu pencacah dalam urutan meningkat, yakni urutan cacahnya adalah 0 – 1 – 2 – 3……….n-0. Rangkaian Timer CountDown & CountUp adalah suatu rangkaian digit mulai angka 0 ( nol ) sampai tujuh atau CountUp dan mulai angka tujuh sampai angka 0 atau CountDown. Aplikasi dari rangkaian ini biasa digunakan untuk stopwacth ( CountUP ) dan untuk timer lampu lalu lintas ( CountDown ).
Rangkaian ini memanfaatkan binary 4-bit dari IC 74LS192 yang kemudian output dari IC 74LS192 ini di proses lagi menggunakan IC 74LS47 yang selanjutnya di tampilkan oleh seven segment. Jika menggunakan seven segment decoder, maka IC 74LS47 tidak perlu Digunakan. Jika ingin membuat rangkaian ini, yang perlu diperhatikan adalah pembelian seven segment, yaitu seven segment dengan Common Anode.

Rangkaian counter dengan tampilan seven segment adalah rangkaian elektronika yang sederhana dengan memanfaatkan prinsip kerja IC 555 dan tentunya IC 74LS192 sebagai driver seven segment. Seven segment display biasa tersusun atas 7 bagian yang setiap bagiannya merupakan LED (Light Emitting Diode) yang dapat menyala. Jika 7 bagian diode ini dinyalakan dengan aturan yang sedemikian rupa, maka ketujuh bagian tersebut dapat menampilkan sebuah angka. Seven-segment display membutuhkan 7 sinyal input untuk mengendalikan setiap diode di dalamnya. Setiap diode dapat membutuhkan input HIGH atau LOW untuk mengaktifkannya, tergantung dari jenis seven-segmen display tersebut. Jika Seven-segment bertipe common-cathode, maka dibutuhkan sinyal HIGH untuk mengaktifkan setiap diodenya. Sebaliknya, untuk yang bertipe common-annode, dibutuhkan input LOW untuk mengaktifkan setiap diodenya.

Tabel kebenaran gerbang AND
Tabel diatas disebut tabel kebenaran untuk gerbang AND memberikan semua kemungkinan kombinasi masukan dari masukan A dan B. Tabel kebenaran mendefinisikan dengan sangat tepat operasi gerbang AND.



Prinsip Kerja
Pada saat button on/off di on kan maka clock akan aktif dan masuk ke counter up 74192, lalu ic 74192 akan mengeluarkan output dengan variasi biner bilangan 0-9, jika sudah sampai 9 maka ada output terminal counter up (tcu) menuju ke counter up ic 74192 lainnya. dan mengeluarkan output yang sama karena kita menggunakannya untuk detik dan menit maka kita batasi maksimalnya 60 untuk itu diperlukan 1 gerbang and untuk melakukan reset di saat batas maksimal tercapai. Begitu terus sehingga waktu detik dan menitnya mencapai 60. lalu pada bagian jam kita batasi hingga 24, yang juga menggunakan 1 gerbang and untuk melakukannya. Lalu disediakan juga button untuk mengatur jam dan menitnya dengan prinsip kerja yang sama dengan clock yang dihubungkan ke bagian counter up dari ic.


5. Video


6. Link Download
6.1.Download Video disini
6.2.Download Rangkaian disini
6.3.Download Data Sheet 7408 disini
6.4.Download Data Sheet 74LS192 disini
