RANGKAIAN DIODA
A. Resistansi Statik Dioda
Prosedur Percobaan:
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply
Prosedur Percobaan:
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply
Prosedur Percobaan
1. Kalibrasi ohmmeter untuk memastikan simpangan jarum penunjukannya sudah sesuai sebagaimana mestinya.
2. Perhatikan penanda pada salah satu ujung diode. (jika diode tidak bertanda , buatlah tanda sendiri misalnya dengan sobekkan kertas kecil atau penanda lainnya)

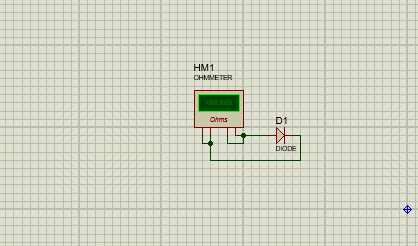

3. Ukurlah resistansi diode dengan ohmmeter (lihat Gambar 3.5a), dan catat hasilnya pada Jurnal praktikum
4. Ukurlah resistansi diode dengan ohmmeter (lihat Gambar 3.5b), dan catat hasilnya pada Jurnal praktikum
2. Perhatikan penanda pada salah satu ujung diode. (jika diode tidak bertanda , buatlah tanda sendiri misalnya dengan sobekkan kertas kecil atau penanda lainnya)
3. Ukurlah resistansi diode dengan ohmmeter (lihat Gambar 3.5a), dan catat hasilnya pada Jurnal praktikum
4. Ukurlah resistansi diode dengan ohmmeter (lihat Gambar 3.5b), dan catat hasilnya pada Jurnal praktikum
4. Analisa [kembali]
1. Jelaskan hasil resistansi
dioda pada masing2 kondisi!
Jawab :
Hasil resistansi pada masing masing diode memiliki perbedaan dikarenakan nilai revserve bias dan forward bias pada diode, forward bias terjadi ketika nilai anodanya lebih besar dari nilai katoda diode, oleh karena itu nilai resistansinya dapat di hitung sebesar 655.10 ohm.
2. Jelaskan apa itu forward
bias dan reverse bias berdasarkan prinsip kerja arus konvensional !
Forward bias pada diode merupakan kondisi dimana nilai tegangan dari anoda diode lebih besar dari katoda diode sehingga dapat meneruskan tegangan akan tetapi reserve bias pada diode merupakan kondisi dimana nilai tegangan dari katoda diode lebih besar dari pada tegangan di anoda sehingga tidak ada tegangan yang di teruskan
