  Decoder BCD Seven Segment

Prosedur Percobaan:
1. Pastikan semua supply dalam keadaan off

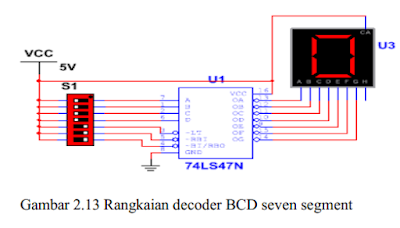

2. Hubungkan jumper seperti rangkaian dibawah
3. periksakan rangkaian kepada asisten yang mengawas
4. Hidupkan semua supply
5. Tekan tombol Reset
6. Amati percobaan, jika tidak sesuai perbaiki rangkaian
7. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
8. Jelaskan prinsip kerja + teori dan hubungan keduanya kepada asisten
9. Demokan ke pembimbing praktikum
10 .Matikan supply

1. Jurnal [kembali]

2. Hardware [kembali]
1. LED

2. IC 74LS112N

3. SUMBER

4. SWITCH

5. SEVEN SEGMEN

3. Video Praktikum [kembali]



4. Analisa [kembali]

Percobaan I

a.  Jelaskan prinsip kerja 7 Segment?

Pada saat element diberikan gelombang listrik, maka display akan menampilkan angka atau digit. Yang di berikan sesuai dengan kombinasi - kombinasi yang diberikan oleh user . 7 segmen terbagi 2 jenis, yaitu:
1. 7 Segment Katoda
2. 7 Segment Anoda

b.Perbedaan Segment Katoda dan Segment Anoda?

Common merupakan pin yang terhubung ke semua segment. Common anode adalah nilai common yang berlogika atau bernilai positif sedangkan common catoda berlogika negatif, sehingga dapat disimpulkan common catoda adalah active High dan common anoda adalah active LOW.

c.Apa Fungsi kaki RBI, LT pada IC74Ls447?

Kaki LT untuk mengset display bila diberi logika maka semua keluaran IC berlogika 0 sehingga 7 segment menunjukan angka 8.

Kaki RBI untuk mematikan keluaran IC jika semua input berlogika 0. Bila diberi logika 0, logika 1 dan logika 0 maka semua keluaran IC berlogika 1 dan 7 segment mati.
